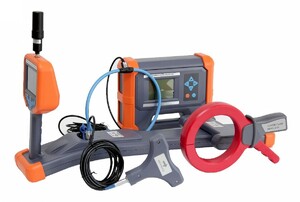

Комплект включает в себя локатор СST-L с GPS-модулем, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.
Особенности трассопоискового приемника CST-L
- Помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания.
- Возможность отображения трассируемых кабелей на разметке компаса экрана приемника.
- Измерение угла в градусах между приемником и трассируемым кабелем.
- Измерение тока трассируемых кабелей в мА.
- Отображение уровня сигнала в процентах на экране приемника.
- Несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума.
- Встроенная функция автоматического определения глубины залегания кабеля.
- Возможность измерения глубины с учетом искажения электромагнитного поля (опция).
- Возможность усреднения при измерении силы тока и глубины (600 измерений в минуту).
- Измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45°).
- Возможность выбора кабеля из пучка (опция).
- Возможность выбора кабеля из пучка в труднодоступных местах (опция).
- Возможность применения потенциального метода (опция).
- Совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого).
- Функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция).
- Спектральный режим отображения.
- Встроенный динамик.
- Автоматическое выключение при бездействии.
Функциональные возможности трассопоискового приемника CST-L
- Обнаружение подземных коммуникаций:Выбор кабеля из пучка.
- кабельных линий, в том числе находящихся под напряжением;
- металлических и неметаллических труб;
- металлической арматуры.
- Обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).
Функциональные возможности и особености генератора CST-G
- Различные способы подключения:Выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция).
- контактное подключение (прямое);
- бесконтактное подключение с помощью встроенного индуктора;
- бесконтактное подключение с помощью разъемных индукционных клещей (опция).
- Определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране.
- Отображение выходного тока и напряжения на экране генератора.
- Отображение уровня используемой выходной мощности.
- Прорезиненные противоударные края.
- Встроенная ручка для переноски.
- Функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.
| Параметр | Значения |
| Трассопоисковый приемник CST-L |
| Активный диапазон частот | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| Пассивные частоты | силовые – 50/60 Гц, катодная защита – 100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) |
| Усиление измеряемого сигнала | до 99 Дб |
| Экран | цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм |
| Условия использования | от -25оС до +60оС |
| Батарейное питание | Li-ion 7, 4 В, 3 Aч |
| Зарядное напряжение | DC 8,4 В, 2 А |
| Напряжение питания | AC 100-240 DС, 50 / 60 Гц |
| Вес | 2,0 кг |
| IP | 65 |
| Габаритные размеры | 680 х 120 х 277 мм |
| Двухчастотный модуль позиционирования (опция) | L1+L5, ошибка горизонтального позиоционирования - 3-5 м, погрешность измерения расстояния - 30 см |
| Генератор CST-G |
| Выходная частота | 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц |
| Мощность | 15 Вт, 10 ступеней регулировки |
| Экран | LCD 320x240, отображение выбранной частоты и уровня выходного сигнала на экране |
| Диапазон рабочих температур | от -25оС до +60оС |
| Согласование сопротивления | автоматическое |
| Защита перегрузки по току и напряжению | автоматическая |
| Батарейное питание | Li-ion 7, 4 В, 6 Aч |
| Зарядное напряжение | DC 8,4 В, 2 А |
| Напряжение питания | AC 100-240 DС, 50 / 60 Гц |
| Вес | 2,3 кг |
| IP | 65 |
| Габаритные размеры | 280 х 220 х 90 мм |
Основная комплектация
- Приемник CST-L
- GPS-модуль
- Генератор CST-G
- Заземляющие стержни
- Удлинитель кабеля заземления
- Зарядное устройство
- Сумка для транспортировки
Дополнительная комплектация
- А – рамка с внешним усилителем сигнала (1кВ)
- Дополнительный датчик глубины
- Гибкий разъёмный пояс Роговского («свой-чужой»)
- Накладной датчик - стетоскоп
- Зонд (внешний датчик для неметаллических труб)
- Пластиковый кейс
