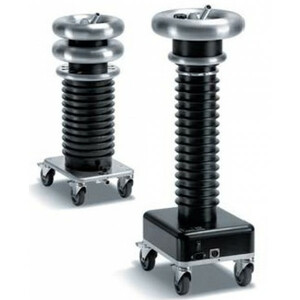

Комбинированная система PD94-2/TD состоит из PD94-2 и TD90-MC.
Система PD94-2 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 35 кВ. Полное русифицированное программное обеспечение для обработки результатов
- Отображение всего кабеля на дисплее установки с указанием места локализации ЧР
- Подавление помех
- Подробная информация о месте локализации и величине ЧР
- Графическое представление информации
- Пошаговый «мастер» процесса измерения
- Внесен в госреестр средств измерений РФ
| Рабочее напряжение | синусоидальное | 1–66 кВ дейст./94 кВ пик. |
| частота | 0,1 Гц |
| Высоковольтный конденсатор | емкость | 1 нФ |
| размеры | 330×280×870 мм |
| вес | 24,7 кг |
| Высоковольтный фильтр | емкость | 1 нФ |
| размеры | 300×280×720 мм |
| вес | 19,9 кг |
| Фоновый уровень ЧР | ≤10 пКл |
| Диапазон скорости распространения импульса ЧР (v/2) | 10–150 м/мкс |
| Максимальная длина линии | 100 км |
| Полоса пропускания импульсов ЧР | 100 MГц / аналоговый фильтр |
| Погрешность определения места повреждения кабеля | 1% |
| Разрешение определения места повреждения кабеля | |
| Входной импеданс | 10 kΩ / 50 пФ |
| Частота дискретизации | 200 MГц |
| Измерение ТанДельта | нет |
| Усиление при обработке сигнала | - 0 - 52 дБ (1 канал)
- 0 - 72 дБ (2-ой канал)
|
| Входное напряжение питания | 110-240 В / 50-60 Гц |
| Рабочая температура | от -5 °C до +45 °C |
Высоковольтная система измерения тангенса угла диэлектрических потерь в кабеле TD90-MC позволяет проводить испытание кабелей на 35 кВ для быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования.
- Измерение тангенса угла диэлектрических потерь
- Простота в использовании
- Одновременное испытание и диагностика кабеля
- Передача данных на компьютер при помощи интерфейса Bluetooth
- Протокол по результатам диагностики
- Подключение оборудования одним проводом
- Внесен в госреестр средств измерений РФ
| Рабочее напряжение | синусоидальное | 1–66 кВ дейст. |
| частота | |
| Измерение напряжения | разрешение | 0,1 кВ |
| погрешность | 1% |
| Измерение тока | разрешение | 1 мкА |
| погрешность | 1% |
| Измерение ТанДельта | разрешение | 1×10–5 |
| погрешность | ± 1×10–4 |
| Диапазон нагрузки | 500 пФ – 10 мкФ |
| Стандарты | - электромагнитная защищенность: IEC6100-4-2, IEC6100-4-4, EN55077
- безопасность: EN60950, EN50191, EN61010-1
|
| Компьютерный интерфейс | Bluetooth |
| Питание | алкалиновые батарейки тип D или NiMH (2 шт.) |
| Рабочая температура | от -10 °C до +50 °C |
| Габаритные размеры | 300×280×790 мм |
| Вес | 16 кг |
